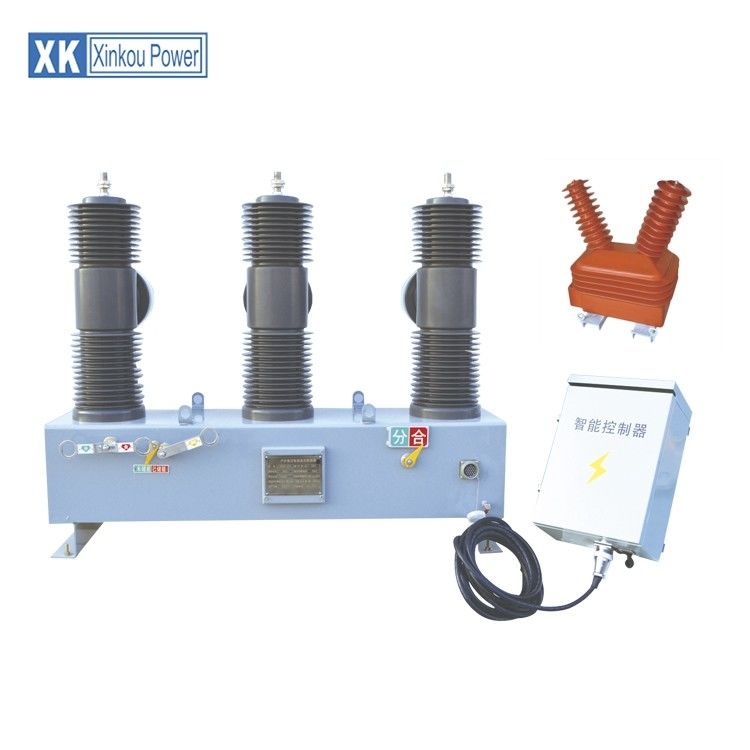

40.5KV真空の遮断器/Vcbのブレーカ永久マグネットIEC ZW32

真空の断続器のアークの絶滅:

真空の断続器のアークの中断プロセスは他のタイプの遮断器のそれとかなり異なっています。真空はそのように誘電性媒体であり、アークは理想的な真空で主張できません。

但し、現在の運送接触の分離は蒸気を血しょうをもたらす接触から解放します。従って現在の運送接触の分離で、接触スペースは接触材料で解放される肯定的なイオンの蒸気で満ちています;アークの流れによる蒸気密度。現在の波の減少したモードの間に蒸気落下のそして現在のゼロの後の解放の率は、媒体接触のまわりの蒸気密度が大幅に減ったら、絶縁耐力を取り戻します。

中断することが高真空の下で連絡する平たい箱の分離による数百アンペアの等級の流れを間、アークに通常複数の平行道があり、各アーク道は流れのホット スポットで起き、沈みます。従って総流れは複数の平行アークで分けられます。平行アークはアークが接触表面に広がりがちであるように互いを撃退します。そのようなアークは拡散させたアークと呼ばれます。拡散させたアークは容易に中断されて得ることができます。

少数の千アンペアの等級の流れの高い値で、アークは小さい地域に集中されて得、自己支えられたアークになります。小さい区域のまわりの集中されたアークにより接触表面の急速な蒸発を引き起こします。拡散させたアークからの集中されたアークへの転移は接触の材料および形、流れの価値および電極の状態に左右されます。アークの中断は蒸気密度が流れとの段階に変わり、アークが拡散させた州に残るとき可能です。アークは金属の蒸気が接触の地帯からすぐに取除かれればrestrikeまたやりません。

従って真空の遮断器のアーク絶滅プロセスは金属の蒸気の凝縮で使用される接触および技術の材料とそして形大いに関連しています。アークの根が接触の温度がある時点で非常に高い値を達成しないように動き続ける接触の幾何学はそう設計されています。

最終的なアークの絶滅の後の絶縁耐力の急速な造り上げることは真空の遮断器の独特な利点です。容量性流れの転換のオイルの遮断器に限定があります。オイルの遮断器では遅らせられたrestrikesが周期半分の後で頻繁に大いに起こるほど中断が起こった後、絶縁耐力はゆっくり造り上げます。真空スイッチは周期半分が、2.5 mmの接触の分離に相当して、100つのkV （rms）の等級の絶縁耐力利用できた後この悩みから自由のでです。このタイプのスイッチにrestrikeなしの性能の利点があり、コンデンサーの切換えに理想的に適します。その操作はまた接触の最後の時間の事実上独立しています。

真空の遮断器で現在に切り刻むこと:

私達は真空の遮断器の場合には接触材料の蒸気圧そして電子放射の特性に左右される一方空気およびオイルの遮断器で現在に切り刻むことがアークのコラムの不安定のために起こることを見ました。切り刻むレベルはまた熱より伝導性低いのによって熱伝導性、より低くです切り刻むレベル影響を及ぼされます。切り刻むことが絶縁耐力に不利に影響を与えると同時に流れが非常に低い価値かゼロ価値に来るように十分な金属の蒸気を与えるがこれはまれにされません接触材料の選択によって起こる現在のレベルを減らすことは可能です。
